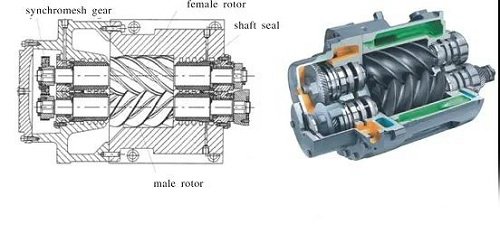

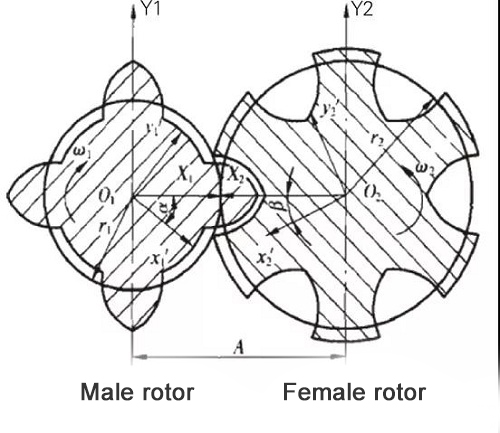

L'entretien de compresseur d'air à vis roulements, joints d'arbre et autres composants est à peu près le même que celui des compresseurs centrifuges. Le point central de la maintenance est d'ajuster et de contrôler le rapport des espaces d'engrènement du rotor femelle et mâle à travers des engrenages synchrones. Les rotors femelle et mâle des compresseurs à vis sont en fait une paire d'engrenages hélicoïdaux qui s'engrènent les uns avec les autres. Par conséquent, l'engrenage synchrone et le rotor à vis sont considérés comme faisant partie intégrante. Sur la base de la théorie de l'engrènement conjugué des engrenages dans la transmission par engrenages, les rotors femelle et mâle sont changés. Afin de réaliser le réglage du rapport d'entrefer d'engrènement du rotor du compresseur à vis.

Conception d'écart

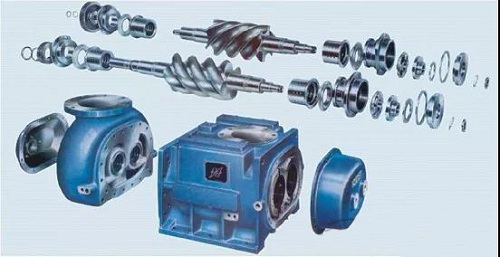

Lorsque le compresseur à vis fonctionne, le moteur entraîne le rotor à tourner à grande vitesse, et les deux faces d'extrémité du carter du compresseur sont des pièces fixes, il doit y avoir un certain écart de face d'extrémité entre elles, et la face d'extrémité qui doit être ajustée au fur et à mesure que la puissance du compresseur à vis augmente. L'écart va également augmenter. Lors de l'assemblage du rotor du compresseur à vis, une étape très importante consiste à régler le jeu de la face d'extrémité de refoulement. Le réglage réduira la cylindrée du compresseur. Si le réglage est petit, il est facile de provoquer un frottement entre le rotor et la face d'extrémité de refoulement. Par conséquent, la taille du jeu de la face d'extrémité de refoulement du compresseur à vis est déterminée par le concepteur en fonction de l'expérience technique réelle.

Généralement, le jeu de la face d'extrémité de refoulement d'un compresseur à vis est globalement déterminé en fonction de facteurs tels que la taille de la puissance du compresseur, les conditions de fonctionnement et le matériau du rotor et de son cylindre. Tant que le jeu de la face d'extrémité de refoulement du compresseur à vis est modifié dans une certaine plage, le fonctionnement normal du compresseur peut être assuré.

Étapes de mise en œuvre

Desserrez les boulons de fixation et les goupilles de positionnement entre la couronne dentée menée et la roue pour la rendre flexible. Les rotors femelle et mâle sont mis en contact étroit par rotation, et l'écart total entre les rotors femelle et mâle est mesuré avec précision. Utilisez la valeur de jeu souhaitée et le jeu total pour calculer la différence du jeu de la surface de chasse, puis serrez la jauge d'épaisseur avec une différence identique ou similaire au jeu de la surface de chasse dans la zone de maillage de la surface de chasse des rotors femelle et mâle. en tournant. Lors du réglage, une tige de cuivre peut être utilisée pour frapper la vis de l'engrenage de synchronisation jusqu'à ce que la jauge d'épaisseur soit comprimée et arrêtée.

Tournez la couronne du pignon mené jusqu'à ce qu'elle s'engrène juste avec le pignon menant. A noter qu'en cas de besoin, le jeu du pignon peut être complètement placé du côté des dents d'engrènement, et serrer les boulons de fixation entre la couronne du pignon mené et le moyeu. Retirez la jauge d'épaisseur entre les rotors femelle et mâle. L'espace à ce moment est l'espace d'engrènement de la surface des dents des rotors femelle et mâle. Cependant, afin de se lever en toute sécurité, vous devez utiliser la jauge d'épaisseur pour vérifier un par un tout en tournant, et mesurer soigneusement l'engrènement de chaque partie du rotor et de l'écart.

L'écart d'engrènement total entre les rotors femelle et mâle du compresseur à vis est grand, de sorte que la plage de réglage du rapport d'écart du dispositif est grande. D'une manière générale, le rapport de jeu du compresseur à vis doit être contrôlé entre 0,8 et 1,2 filaments. En fait, lorsque le compresseur à vis tourne à grande vitesse, en raison de facteurs tels que la déformation thermique du profil de la dent et l'usure de la surface de la dent d'engrenage, le jeu de chasse a tendance à diminuer et le jeu de non chasse à augmenter. Afin d'assurer le fonctionnement fiable du compresseur pendant une longue période, le jeu de poursuite doit être augmenté pendant la maintenance, et le jeu de non poursuite doit être ajusté plus petit, de sorte que le rapport entre le jeu de poursuite et le jeu de non poursuite soit compris entre 1,0 et 1,2 .

Le réglage de l'écart d'engrènement du compresseur à vis est l'étape la plus critique de toute la maintenance. Elle est directement liée au fonctionnement normal du compresseur à vis. C'est une tâche difficile et nécessite parfois des ajustements répétés pour répondre aux exigences. Ce qui précède est différent de la pensée traditionnelle, adoptant l'idée inverse, pré-spécifiant la phase initiale du rotor, puis ajustant l'écart d'engrènement entre la couronne dentée entraînée et la couronne dentée menante et le fixant avec des boulons de fixation. Dans des circonstances normales, cette méthode peut obtenir directement l'écart d'engrènement du compresseur à vis qui répond aux exigences, réduisant le temps de mesure répétée de l'écart et de réglage de la couronne dentée entraînée, et raccourcissant efficacement le cycle de maintenance.
